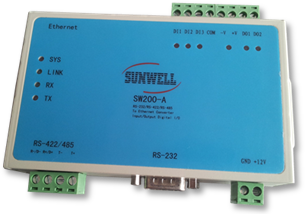

　　SW200-A是一种以太口转换RS232/RS484/RS422通信协议模块，同时具有5位远程输入输出可编程端口。可用来收集3组开关量状态及对2组输出端口进行编程和控制，通讯模式遵循Modbus协议。产品RS485、RS422与RS232端口供用户自由选择。产品设计采用抗干扰的工业级MCU、通讯模块以及进口电子元器件，保证产品可靠稳定运行于工况较为复杂的环境中。

性能特点

产品使用电源：DC12V

工作温度：-20℃---+60℃

产品功耗： 120 mA

外部端口电源：DC12V

保存温度：-30℃---+80℃

产品操作指南

1、按上述接线方式及用户需求进行正确接线。

2、打开电源，产品面板上SYS在闪动，LINK灯闪动后常亮，说明系统与网络连接正常。

3、使用Ethernet Converter软件对通讯协议、I/O口地址及IP地址等进行设置。

4、使用组态软件进行实际工作状态设计。

5、根据Modbus协议，产品I/O地址为：

　　M40001里的内容末二位表示输出端口状态，00003表示没有输出，产品面板上的LED指示灯灭；00000表示有

输出信号，产品面板上的LED指示灯亮。

　　M40002里的内容末三位表示输入端口状态，00007表示没有输入，00006表示DI1有输入信号，00005表DI2有

输入信号，00003表示DI3有输入信号，对应面板上LED指示灯亮与灭。

6、如果通讯成功则RX与TX交替闪亮。
